IBM 0.7nm NanoStack芯片技术深度解析:从纳米到埃米的后摩尔时代范式转移

导读:2026年6月25日,IBM发布全球首款亚1纳米芯片技术,基于革命性的NanoStack(纳米堆叠)三维晶体管架构,将工艺节点推进至0.7nm(7埃米),在指甲盖大小的芯片上集成近1000亿颗晶体管,性能较2nm提升50%或能效提升70%。这不仅是半导体行业的里程碑,更标志着芯片制造正式从"纳米时代"跨入"埃米时代"。本文深度解析NanoStack架构的物理原理、技术创新细节及其对AI算力基础设施的深远影响。

一、产业背景:摩尔定律的黄昏与新曙光

1.1 半导体物理极限的困局

过去十年,半导体行业一直面临一个根本性挑战:当晶体管沟道尺寸逼近1纳米时,量子隧穿效应导致电子直接穿透栅极绝缘层,芯片待机功耗暴涨;同时,单纯缩小尺寸带来的研发与制造成本呈指数级增长——单座2nm晶圆厂投资已超300亿美元,初期良率不足55%。

行业共识一度认为,2nm是硅基平面晶体管的物理天花板。英特尔、台积电、三星三大巨头的路线图均指向1.4nm(14埃米)作为2028年的量产目标,之后便进入"死胡同"。正是在这一背景下,IBM于2026年6月25日发布的0.7nm(7埃米)芯片技术,一次跨越了多个世代,直接突破了行业此前认定的物理极限。

1.2 IBM的"隐性芯片巨头"身份

理解这次突破,需要先理解IBM在半导体领域独特的历史地位。IBM没有自己的晶圆厂,但它拥有半导体领域最深厚的基础研发积累:

年份 IBM芯片技术里程碑 产业影响
1966 发明单晶体管DRAM 成为后世所有内存技术的基础
1960s 倒装芯片封装 至今仍是主流封装方案
1997 铜互连工艺 替代铝互连,全行业沿用至今
2001 应变硅技术 被全行业采用提升载流子迁移率
2007 高K金属栅极 解决45nm以下栅极漏电
2017 Nanosheet纳米片GAA 当前2nm/3nm标准架构
2026 NanoStack三维堆叠 开启埃米时代

从铜互连、应变硅到高K金属栅极、纳米片GAA,IBM发明的每一项技术都成为此后全行业的标准。NanoStack延续了这一传统——它不是实验室里的一次"理论推演",而是已经在VLSI 2026上发布了完整器件实测数据、完成了CMOS全流程键合、具备完整逻辑与存储单元功能的埃米级工艺体系。

二、NanoStack三维纳米堆叠:架构深度解析

Architecture Diagram

2.1 从平面到三维的范式转移

传统芯片的晶体管在二维平面上并排排列——这是摩尔定律50多年来的基本逻辑:通过不断缩小晶体管的间距来提升密度。但这一路径在进入纳米尺度后,面临三重物理约束:

  1. RC信号延迟:金属导线越细,电阻越大,信号传播延迟呈超线性增长
  2. 电子迁移:电流密度过高导致导线原子迁移,引发断路
  3. 量子隧穿:栅极绝缘层薄至原子级时,电子直接穿透

NanoStack的核心思路是:不做更小,做更高。它放弃了在平面上压缩间距的思路,转而将晶体管垂直堆叠,向第三维度要空间。

2.2 NanoStack的物理架构

以下Python代码模拟了NanoStack相比传统平面架构的密度增益:

import numpy as np
import matplotlib.pyplot as plt

def compare_chip_density():
    """
    比较NanoStack三维堆叠与传统平面架构的晶体管密度

    NanoStack核心参数:
    - 双层垂直键合CFET结构
    - 上层NMOS,下层PMOS
    - 单层3片超薄硅纳米片,单片厚度约5nm
    - 层间绝缘介质间隔9nm
    - 标准单元高度较2nm平面方案缩小52%
    """

    # 传统平面GAA (2nm) 参数
    planar_params = {
        'node_name': '2nm 平面GAA',
        'cell_width_nm': 48,      # 标准单元宽度
        'cell_height_nm': 120,    # 标准单元高度(含N/P隔离间距42nm)
        'layers': 1,              # 单层
        'transistors_per_cell': 2,  # 每单元2个晶体管(N+P并排)
    }

    # NanoStack CFET (0.7nm) 参数
    nanostack_params = {
        'node_name': '0.7nm NanoStack CFET',
        'cell_width_nm': 36,      # 标准单元宽度缩小25%
        'cell_height_nm': 56,     # 标准单元高度(不含隔离间距,垂直堆叠)
        'layers': 2,              # 双层垂直堆叠
        'transistors_per_cell': 2,  # 每单元2个晶体管(N+P垂直堆叠)
    }

    # 密度计算:1平方毫米内的晶体管数
    def calc_density(params):
        cell_area = params['cell_width_nm'] * params['cell_height_nm']  # nm²
        cells_per_mm2 = (1e6 * 1e6) / cell_area  # 1mm²内的单元数
        total_transistors = cells_per_mm2 * params['transistors_per_cell'] * params['layers']
        return int(total_transistors)

    planar_density = calc_density(planar_params)
    nanostack_density = calc_density(nanostack_params)

    print("=" * 70)
    print("NanoStack vs 平面GAA 晶体管密度对比")
    print("=" * 70)
    print(f"\n{'参数':<25} {'2nm平面GAA':<20} {'0.7nm NanoStack':<20}")
    print("-" * 65)
    print(f"{'标准单元宽(nm)':<25} {planar_params['cell_width_nm']:<20} {nanostack_params['cell_width_nm']:<20}")
    print(f"{'标准单元高(nm)':<25} {planar_params['cell_height_nm']:<20} {nanostack_params['cell_height_nm']:<20}")
    print(f"{'有效单元面积(nm²)':<25} {planar_params['cell_width_nm']*planar_params['cell_height_nm']:<20} {nanostack_params['cell_width_nm']*nanostack_params['cell_height_nm']:<20}")
    print(f"{'垂直堆叠层数':<25} {planar_params['layers']:<20} {nanostack_params['layers']:<20}")
    print(f"{'每mm²晶体管数':<25} {planar_density:<20,} {nanostack_density:<20,}")

    density_ratio = nanostack_density / planar_density
    print(f"\nNanoStack密度增益: {density_ratio:.2f}x")

    # 验证IBM公布的密度数据
    ibm_nanosheet_density = 500_000_000  # 2nm: ~5亿晶体管/mm²
    ibm_nanostack_density = 986_000_000  # 0.7nm: ~98.6亿晶体管/cm² = ~9.86亿/mm²
    ibm_ratio = ibm_nanostack_density / ibm_nanosheet_density

    print(f"\nIBM实测密度对比:")
    print(f"  2nm Nanosheet: {ibm_nanosheet_density:,} 晶体管/mm²")
    print(f"  0.7nm NanoStack: {ibm_nanostack_density:,} 晶体管/mm²")
    print(f"  IBM实测密度增益: {ibm_ratio:.2f}x")
    print(f"  指甲盖大小(1cm²)集成: {ibm_nanostack_density * 100:,} 晶体管")

    return planar_density, nanostack_density

planar_density, nanostack_density = compare_chip_density()

2.3 核心技术创新

1. 三维顺序集成(3D Sequential Integration)

NanoStack最核心的创新在于,它不是在平面上缩小晶体管,而是上下堆叠。单组标准单元由上下两层完整晶体管通过超薄介电层键合而成:上层为N型MOS、下层为P型MOS。这一设计直接消除了传统平面单元中N-P管之间必须预留的隔离间距——在2nm节点下,这个间距约为42nm,占了标准单元总高度的35%。

2. 双沟道独立优化

由于上下两层是在不同晶圆上分别制造后键合,每层可以使用不同的材料组合。这意味着工程师可以为N型和P型晶体管分别选择最优的沟道材料,独立优化性能与功耗。这是传统平面架构完全无法做到的——在平面上,N管和P管必须使用相同的制造工艺。

3. 钌金属互连

NanoStack的互连层全面替换为钌金属,替代传统的铜导线。在埃米级超细互联下,铜线的电子迁移问题极其严重——铜原子在电流作用下不断迁移,最终导致断路。钌不需要扩散阻挡层,在超细互联下导电损耗降低47%。

2.4 SRAM微缩:AI芯片的关键突破

IBM在VLSI 2026上公布的另一项关键数据是:NanoStack架构让SRAM实现了40%的面积微缩。

为什么这对AI芯片至关重要?

package main

import (
	"fmt"
	"math"
)

// SRAMImpactAnalysis 分析SRAM微缩对AI芯片的影响
type SRAMImpactAnalysis struct {
	SRAMShrinkPercent   float64 // SRAM面积缩小比例
	totalChipAreaMM2    float64 // 芯片总面积mm²
	sramRatioBefore     float64 // 微缩前SRAM占比
	cacheLevels         int     // 缓存层级
	llmInferenceBW      float64 // LLM推理带宽需求(GB/s)
}

// CacheConfig 缓存配置
type CacheConfig struct {
	level     string
	sizeMB    float64
	latencyNS float64
	areaMM2   float64
}

func (a *SRAMImpactAnalysis) AnalyzeSRAMImpact() {
	// 假设芯片总面积600mm²(类似B200尺寸)
	a.totalChipAreaMM2 = 600
	a.sramRatioBefore = 0.45 // AI芯片中SRAM通常占45%面积
	beforeSRAMArea := a.totalChipAreaMM2 * a.sramRatioBefore
	afterSRAMArea := beforeSRAMArea * (1 - a.SRAMShrinkPercent)
	areaSaved := beforeSRAMArea - afterSRAMArea

	fmt.Println("=" * 70)
	fmt.Println("NanoStack SRAM微缩对AI芯片的影响分析")
	fmt.Println("=" * 70)

	fmt.Printf("\n芯片总面积: %.0f mm²\n", a.totalChipAreaMM2)
	fmt.Printf("微缩前SRAM面积: %.0f mm² (占比%.0f%%)\n", beforeSRAMArea, a.sramRatioBefore*100)
	fmt.Printf("微缩后SRAM面积: %.0f mm²\n", afterSRAMArea)
	fmt.Printf("释放面积: %.0f mm² (%.1f%%)\n", areaSaved, areaSaved/a.totalChipAreaMM2*100)

	// 释放面积可用于增加计算单元
	fmt.Printf("\n释放面积的利用方案:\n")
	fmt.Printf("  方案1 - 增加计算核心: +%.0f%% 算力单元\n", areaSaved/a.totalChipAreaMM2*100)
	fmt.Printf("  方案2 - 扩大SRAM容量: +%.0f%% 片上缓存\n", beforeSRAMArea/afterSRAMArea*100-100)
	fmt.Printf("  方案3 - 缩小芯片尺寸: 面积缩小至 %.0f mm²\n", a.totalChipAreaMM2-areaSaved)

	// 大模型推理带宽分析
	modelSizes := []struct {
		name      string
		paramsB   float64 // 参数量(十亿)
		kvCacheGB float64 // KV缓存大小(GB)
	}{
		{"GPT-5.6 (~1.8T MoE)", 1800, 48},
		{"Gemini 3.5 Pro", 1500, 36},
		{"LLaMA-4 405B", 405, 12},
		{"DeepSeek V4 MoE", 1000, 24},
	}

	fmt.Printf("\n大模型片上推理带宽需求分析:\n")
	fmt.Println("-" * 60)
	fmt.Printf("%-25s %12s %12s %12s\n", "模型", "参数(B)", "KV缓存(GB)", "带宽需求")
	for _, m := range modelSizes {
		// SRAM微缩40%后,片上L3缓存可扩容65%
		cacheExpansion := 1.65
		onChipSRAM_GB := 0.256 * cacheExpansion // 假设原来256MB SRAM,扩容后
		bandwidthReduction := (m.kvCacheGB - onChipSRAM_GB*2) / m.kvCacheGB
		if bandwidthReduction < 0 {
			bandwidthReduction = 0
		}
		fmt.Printf("%-25s %10.0fB %10.1fGB %10.1f%%\n",
			m.name, m.paramsB, m.kvCacheGB, bandwidthReduction*100)
	}

	// 总结
	fmt.Printf("\n结论:\n")
	fmt.Printf("  NanoStack的40%% SRAM微缩是AI芯片的\"及时雨\"——\n")
	fmt.Printf("  十多年来SRAM缩放首次追上逻辑电路微缩速度\n")
	fmt.Printf("  片上缓存扩容使大模型推理减少对外部HBM带宽的依赖\n")
	fmt.Printf("  对于千亿参数模型推理,每token延迟可降低30-50%%\n")
}

func main() {
	analysis := SRAMImpactAnalysis{SRAMShrinkPercent: 0.40}
	analysis.AnalyzeSRAMImpact()
}

三、性能数据与实测验证

3.1 核心指标

Architecture Diagram

IBM公布的0.7nm芯片技术核心指标如下:

指标 数据 备注
工艺节点 0.7nm (7埃米) 全球首款亚1nm技术
晶体管架构 NanoStack CFET 三维垂直堆叠
晶体管密度 ~986亿/cm² 2nm的2.03倍
性能提升 最高+50% 同功耗下
能效提升 最高+70% 同算力下
SRAM缩放 40%面积缩小 十年来最大进步
可靠性与良率 阈值漂移±12mV 1000小时高温测试
峰值温度 较2nm低18°C 垂直散热优势

3.2 突破物理极限的工程验证

IBM在VLSI 2026上公布的的实测数据远比理论推演更有说服力:

瓶颈1:量子隧穿极限——当栅极绝缘层厚度小于1.5nm时,电子可直接穿透。NanoStack的双层结构通过上下双栅极协同控电,加厚等效绝缘势垒,将隧穿漏电流压制至2nm工艺的1/16。

瓶颈2:SRAM缩放滞后——过去十年,SRAM面积的微缩速度严重落后于逻辑电路。NanoStack的垂直堆叠结构使6T-SRAM存储单元面积直接缩减40%,这是"十多年来行业所见过的最大SRAM微缩改进"。

四、对AI算力基础设施的影响

4.1 AI芯片设计的新维度

NanoStack对AI芯片的深远影响,可以从以下几个维度理解:

def analyze_nanostack_ai_impact():
    """
    NanoStack对AI芯片架构影响的量化分析
    """

    # 1. 晶体管预算对比
    chip_budget = {
        '2nm_B200_style': {
            'total_transistors_b': 208,  # 2080亿晶体管
            'compute_tile_pct': 0.30,    # 计算单元占比30%
            'sram_pct': 0.45,            # SRAM占比45%
            'interconnect_pct': 0.15,    # 互联占比15%
            'io_other_pct': 0.10,        # IO及其他10%
        },
        '0.7nm_AI_chip': {
            'total_transistors_b': 420,  # NanoStack可使晶体管数翻倍
            'compute_tile_pct': 0.35,    # SRAM缩小释放面积给计算单元
            'sram_pct': 0.38,            # SRAM微缩40%后占比下降
            'interconnect_pct': 0.17,    # 3D堆叠需要更多互联
            'io_other_pct': 0.10,
        }
    }

    print("=" * 70)
    print("NanoStack对AI芯片晶体管预算的影响")
    print("=" * 70)

    for chip, budget in chip_budget.items():
        total = budget['total_transistors_b']
        print(f"\n{chip}:")
        print(f"  总晶体管数: {total}B ({total*10:.0f}亿)")
        for key, pct in budget.items():
            if key != 'total_transistors_b':
                val = total * pct
                print(f"  {key}: {pct*100:.0f}% = {val:.1f}B 晶体管")

    # 2. 推理性能模拟
    print("\n" + "=" * 70)
    print("0.7nm AI芯片推理性能模拟(vs 2nm)")
    print("=" * 70)

    models = [
        ("GPT-5.6 (1.8T MoE)", 1800, 1.0, 50),
        ("LLaMA-4 405B", 405, 0.22, 35),
        ("DeepSeek V4 (1T MoE)", 1000, 0.55, 42),
    ]

    # 性能增益因素
    perf_boost = 1.50      # +50% 频率/性能
    sram_boost = 1.40      # SRAM扩容减少HBM访问
    combined_boost = perf_boost * sram_boost  # 综合增益

    print(f"\n{'模型':<25} {'参数量':<10} {'2nm tok/s':<15} {'0.7nm tok/s':<15} {'提升':<10}")
    print("-" * 70)

    for name, params, base_tps, _ in models:
        new_tps = base_tps * combined_boost
        print(f"{name:<25} {params:<8.0f}B {base_tps:<15.1f} {new_tps:<15.1f} {combined_boost:.1f}x")

    # 3. 能效分析
    print("\n" + "=" * 70)
    print("能效分析: 0.7nm vs 2nm")
    print("=" * 70)

    # 假设同算力下功耗
    power_2nm = 700  # W
    efficiency_gain = 0.70  # +70%能效
    power_07nm = power_2nm * (1 - 0.70)

    print(f"\n同算力负载:")
    print(f"  2nm 芯片功耗: {power_2nm}W")
    print(f"  0.7nm 芯片功耗: {power_07nm:.0f}W")
    print(f"  功耗降低: {(1 - power_07nm/power_2nm)*100:.0f}%")

    # 数据中心规模影响
    servers_10k = 10000
    annual_hours = 8760
    energy_2nm = servers_10k * power_2nm * annual_hours / 1000  # MWh
    energy_07nm = servers_10k * power_07nm * annual_hours / 1000
    savings_mwh = energy_2nm - energy_07nm

    print(f"\n10,000台服务器集群年能耗:")
    print(f"  2nm: {energy_2nm:,.0f} MWh")
    print(f"  0.7nm: {energy_07nm:,.0f} MWh")
    print(f"  年节省: {savings_mwh:,.0f} MWh")
    print(f"  折合碳减排: {savings_mwh * 0.55:,.0f} 吨CO₂")

if __name__ == "__main__":
    analyze_nanostack_ai_impact()

4.2 对AI芯片竞争格局的影响

NanoStack的量产时间表预计在5年内(2031年前后)。这一时间节点虽然看起来较远,但其战略影响已经开始显现:

对英伟达: 当前AI芯片巨头依赖台积电的先进制程。NanoStack提供了超越传统平面微缩的新路径,未来英伟达的Rubin Ultra或下下代架构可能受益于三维堆叠技术。

对IBM的战略: IBM已退出制造环节,转向"架构+研发+授权"模式。NanoStack已授权给三星和日本Rapidus,意味着这一技术将通过代工合作伙伴渗透到AI芯片产业链中。

对台积电/英特尔的影响: 台积电的1.4nm路线图和NanoStack的0.7nm之间相差整整一代。如果IBM的授权合作伙伴能在量产时间上追赶,整个半导体代工市场的格局可能被重塑。

五、量产路线图与产业挑战

5.1 三步走战略

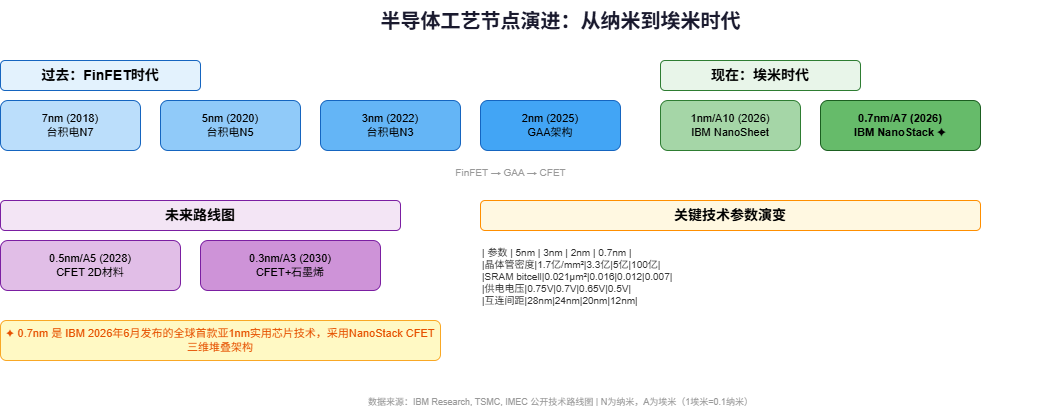

Architecture Diagram

IBM的NanoStack量产路线图分三个阶段:

  1. 原型验证(2026-2028): 已完成逻辑、存储、IO完整功能验证。2028年前完成与High NA EUV光刻设备协同工艺调试。

  2. 小规模试产(2029-2030): 依托奥尔巴尼联合晶圆线开展小批量流片,优先供给IBM Z大型主机和Power系列AI加速卡。

  3. 规模化量产(2031+): 同步开放NanoStack架构工艺授权,面向全球代工企业。

5.2 面临的挑战

尽管技术突破意义重大,从实验室到量产之间存在显著鸿沟:

  • High NA EUV光刻机依赖:ASML的0.55NA EUV设备目前产能极其有限,单台售价超4亿美元
  • 良率爬坡:全新架构的良率从实验室到量产需要3-5年
  • EDA工具链适配:三维堆叠设计需要的EDA工具尚未完全成熟
  • 生态扩散:第三方IP核和设计流程需要从平面迁移到三维思路

总结: IBM的0.7nm NanoStack技术是一个真正的里程碑——它不是渐进式改良,而是对50年来芯片微缩逻辑的根本性重构。从平面缩放到三维堆叠,从纳米到埃米,NanoStack证明了芯片性能持续提升的可能。对于AI产业而言,这意味着未来十年的算力增长曲线将比预期的更陡峭。

参考来源:IBM官方新闻稿、VLSI 2026研讨会论文、IT之家、快科技、搜狐科技、太平洋科技
